NADELPRÄGER / NADELRITZSYSTEME
- Stationäre Nadelpräger als Einzelarbeitsplatzlösung
- Nadelpräger für Integratoren für die Integration in Fertigungslinien oder Serienfertigungen
- Unterschiedliche Prägesteuerungen verfügbar
Softwaregesteuert oder über interne Steuerung ansteuerbar (SPS-fähig) - CNC Nadelpräger für Bearbeitungsmaschinen oder Punktanwendungen
- HIGH Speed Nadelritzsysteme bis 0,3mm Tiefe
- Geeignet für alle Arten von Metallen bis 62 HRC
- Geeignet für diverse Kunststoffe, Holz, Kartonagen
- Beschriftungstiefen beim Nadelprägen bis 1mm möglich (abhängig vom Material)
Nadelpräger MK-300 SERIE
Die Stationären Nadelpräger der MK-300 Serie von Fischer wurden speziell für den stationären Einsatz entwickelt.
All in One Nadelpräger mit Integrierter Steuerung im Prägekopf. Stabile Höhenachse mit Manueller Z-Achse bis 300mm. Mit pneumatisch oder elektrisch oszillierender Prägenadel verfügbar.
Die wichtigsten Funktionen können mit den MK- 300 Modellen via Tastatur, ohne PC angesteuert werden.
Zudem kann entweder über RS 232/USB Adapter mittels WINDOWS Software gearbeitet werden
oder alternativ mittels Bluetooth Schnittstelle kann der MK-300 auch via Handy/Tablett/PC Kabellos angesteuert werden. (Android/IOS/Windows)
Unterschiedliche Nadeltypen stehen bei diesem System zur Verfügung.

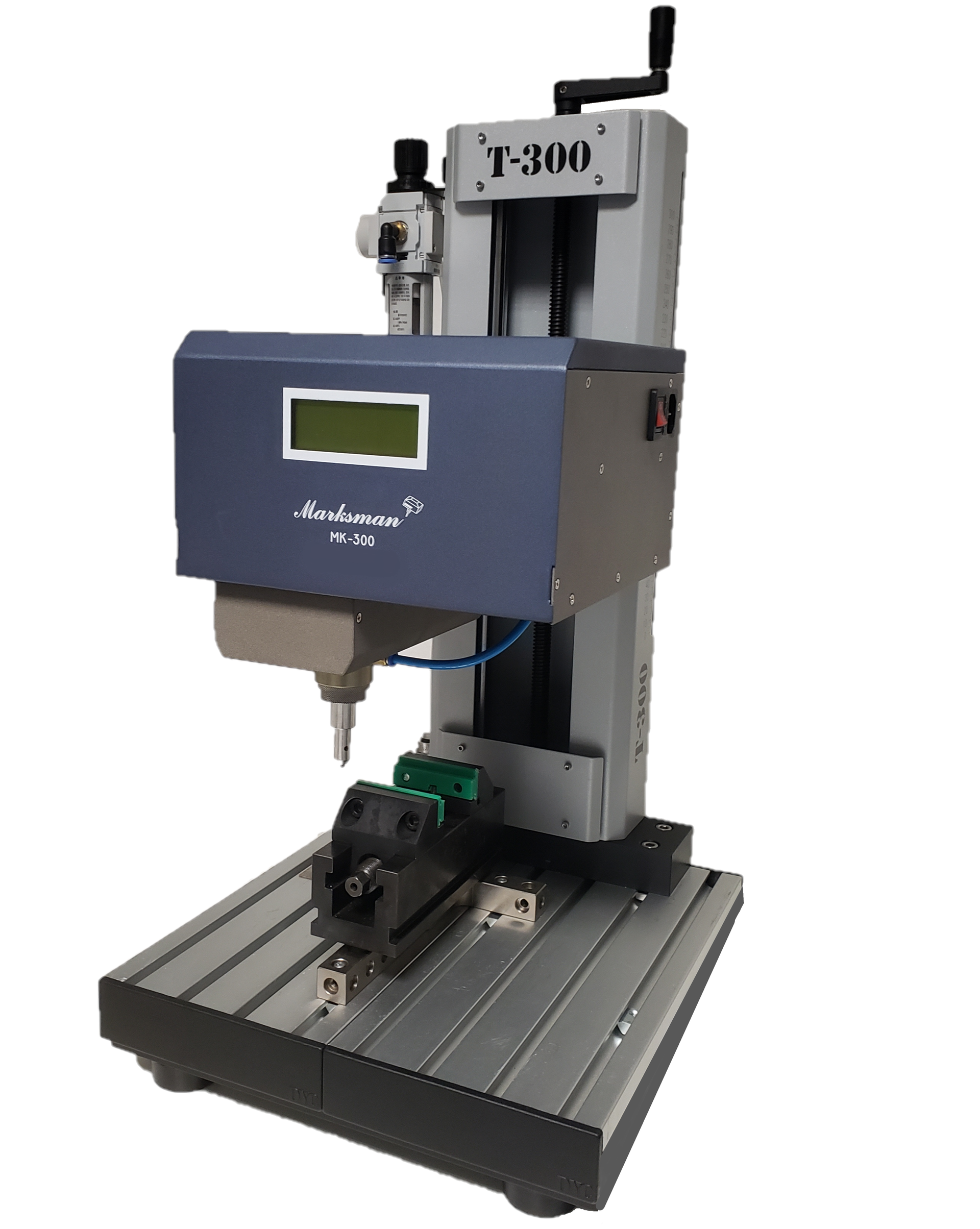

Nadelpräger MK-300
Beschriftungsfeld 100x75mm
Vorteile auf einen Blick:
- Stationär einsetzbar mit Höhenachse und Tisch
- Markierkopf allein kann als Integrationspräger fungieren ohne zustätzliche Steuerung und Verdrahtung
- Mit pneumatischer oder elektrischer Prägenadel verfügbar
- USB Tastatur Interface
- Integrierte Prägesteuerung im Prägekopf
- Start/Stop/Home Bedienpanel
- Ansteuerbar via LCD Display mit USB Tastatur oder Alternativ über PC/Software. Windows, Android, IOS fähig.
- Speichern von einzelnen Markierblocks via Blockselecter möglich ohne Software
- Bluetooth Verbindung möglich
- Höhenausgleich der Markiernadel bis 18mm abhängig vom Nadeltypm
Nadelpräger MK-300K
Beschriftungsfeld 100x75mm
Vorteile auf einen Blick:
- Stationär einsetzbar mit Höhenachse und Tisch
- Markierkopf allein kann als Integrationspräger fungieren ohne zustätzliche Steuerung und Verdrahtung
- Mit pneumatischer oder elektrischer Prägenadel verfügbar
- Integrierte Prägesteuerung im Prägekopf
- Integrierte Tastatur im Prägekopf
- Start/Stop/Home Bedienpanel
- Ansteuerbar via LCD Display mit integrierter Tastatur oder Alternativ über PC/Software. Windows, Android, IOS fähig.
- Speichern von einzelnen Markierblocks via Blockselecter möglich ohne Software
- Bluetooth Verbindung möglich
- Höhenausgleich der Markiernadel bis 18mm abhängig vom Nadeltypm
Nadelritzer / Nadelritzsysteme
Die Nadelritzsysteme aus der SI-Serie von Fischer wurden speziell für schnelle & tiefe Nadelritzungen entwickelt. 0,1mm - 0,3mm Tiefe.
Unser Verfahren ermöglicht eine Beschriftung von Alphanummerischen Zahlen/Buchsstaben sowie Datamatrix/QR-Codes in einer Einstellung und einem Parametersatz.
Das Nadelritzen ist im Vergleich zum konventionellem Nadelprägen eine Leise Markierung. Unterschiedliche Ritzmodelle in unterschiedlichen Beschriftungsfeldern sind verfügbar.
Im Unterschied zum Nadelprägen wird beim Nadelritzen die Nadel ohne Oszillation auf das Werkstück gedrückt und axial per X,Y Achse verfahren. Es findet eine spanende Markierung statt.

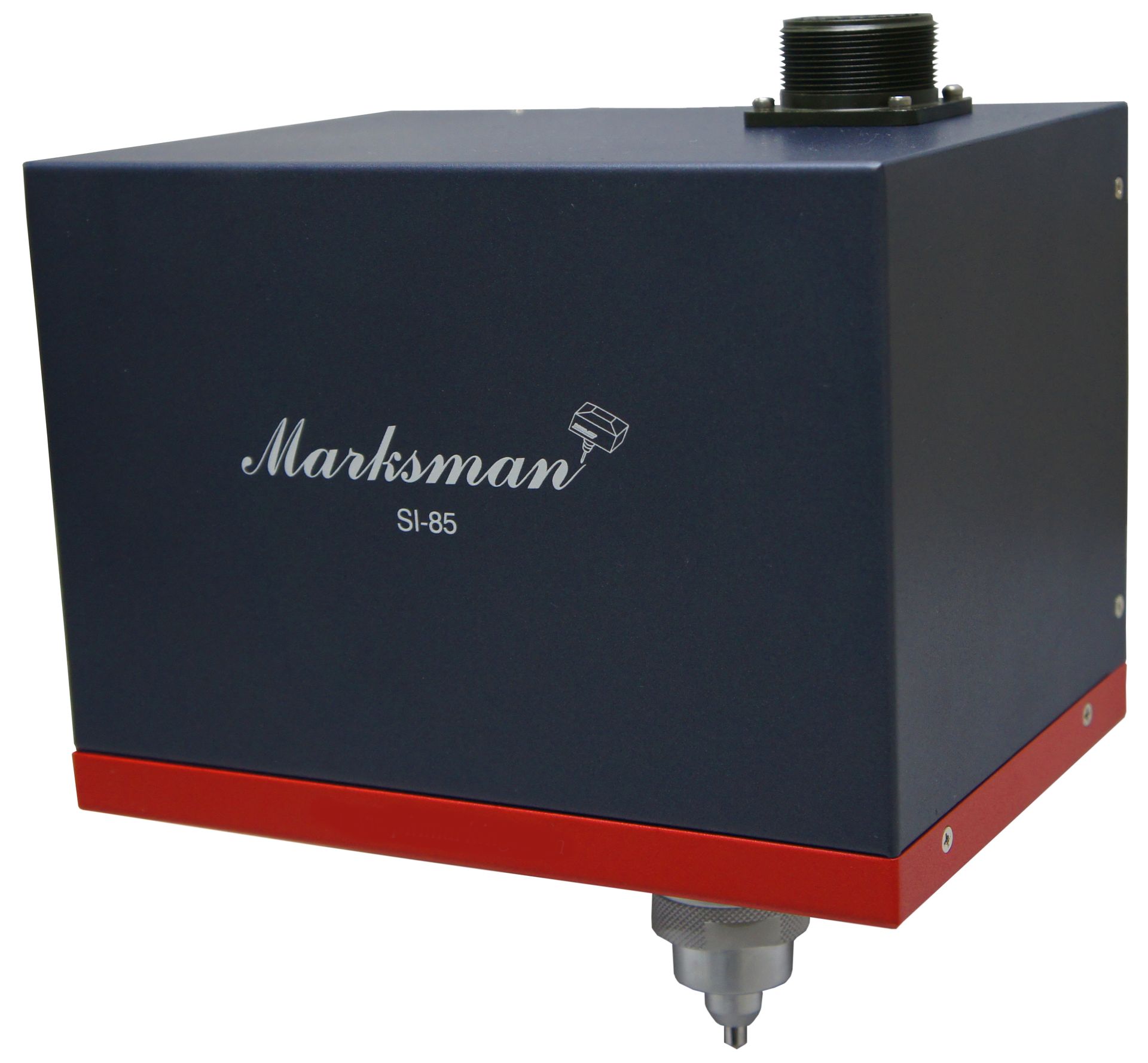

Nadelritzsystem SI-85
Beschriftungsfeld 80x50mm
Vorteile auf einen Blick:
- Ritzprägung (Alphanummerisch) und Datamatrix Code in einer Beschriftungsebene mit einem Nadeltyp
- Nahezu Lautlose Beschriftung
- Schnelle Markierung mit gleichbleibender Tiefe 0,1mm-0,3mm
- Staubschutz aus Metall - Schützt das Innenleben vor Schmutz und Spänen!
- Präge- & Ritzfunktion verfügbar (Ritzfunktion für Texte & Grafiken / Prägefunktion für Datamatrixcode in einem System und mit einem Nadeltyp machbar
- Lineare, Circulare, sowie Winkel- und Logo Beschriftungen, Datamatrix & QR Code Markierung
- Automatische Datums- und Zeitbeschriftung, automatische Seriennummern, Schichtcodes uvm.
- Als Tischsystem mit T-300 Höhenachse und Tisch verfügbaroder
- Als Integrationsfähiges System für Kundeneigene Systeme
Nadelritzsystem SI-130H
Beschriftungsfeld 130x40mm
Vorteile auf einen Blick:
- Ritzprägung und Datamatrix Code in einer Beschriftungsebene ohne zusätzliche axiale Einstellung
- Nahezu Lautlose Beschriftung
- Schnelle Markierung mit gleichbleibender Tiefe 0,1mm-0,3mm
- Staubschutz aus Metall - Schützt das Innenleben vor Schmutz und Spänen!
- Präge- & Ritzfunktion verfügbar (Ritzfunktion für Texte & Grafiken / Prägefunktion für Datamatrixcode in einem System und mit einem Nadeltyp machbar
- Lineare, Circulare, sowie Winkel- und Logo Beschriftungen, Datamatrix & QR Code Markierung
- Automatische Datums- und Zeitbeschriftung, automatische Seriennummern, Schichtcodes uvm.
- Als Tischsystem mit T-300 Höhenachse und Tisch verfügbaroder
- Als Integrationsfähiges System für Kundeneigene Systeme

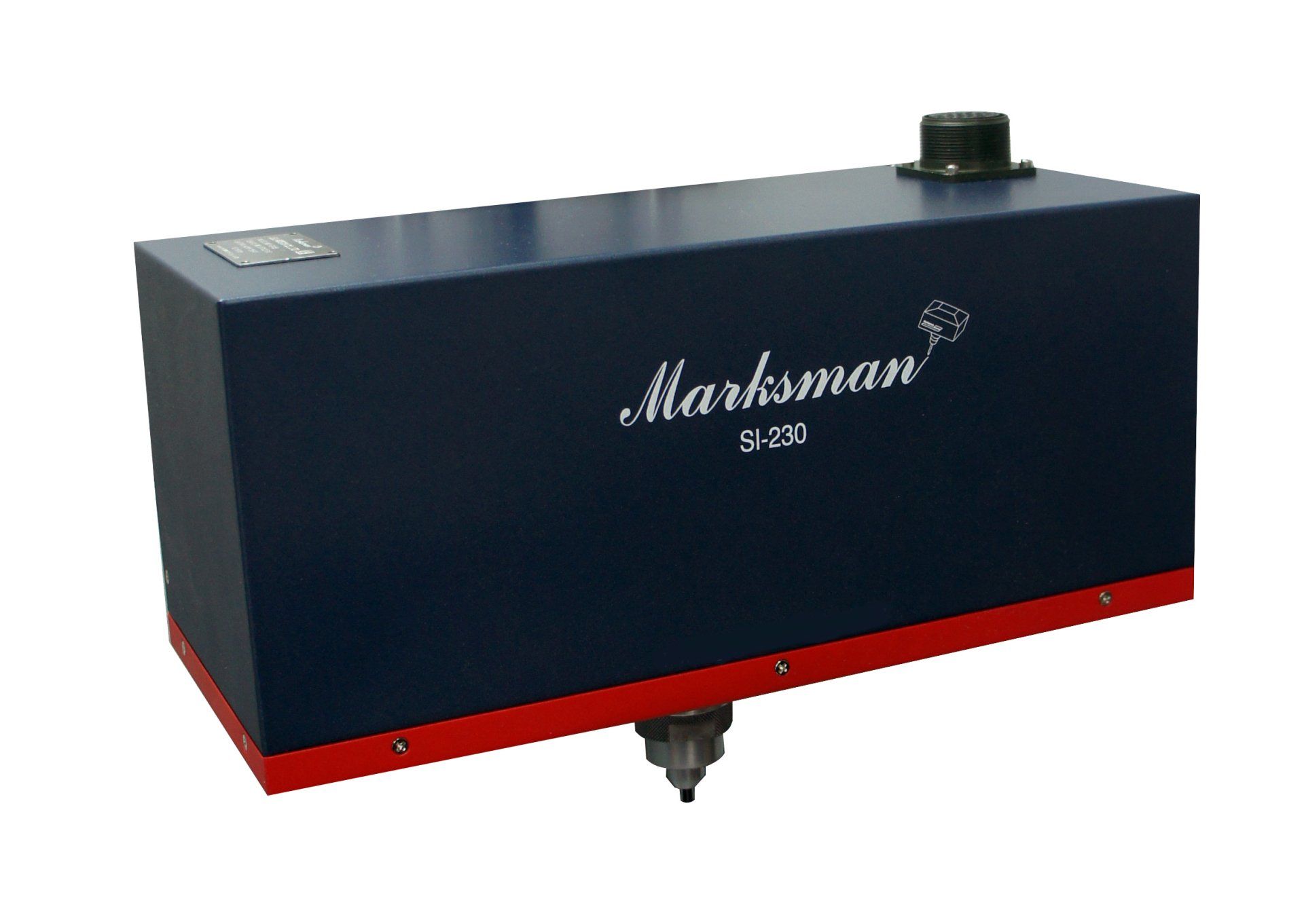

Nadelritzsystem SI-230
Beschriftungsfeld 230x50mm
Vorteile auf einen Blick:
- Ritzprägung (Alphanummerisch) und Datamatrix Code in einer Beschriftungsebene mit einem Nadeltyp
- Nahezu Lautlose Beschriftung
- Schnelle Markierung mit gleichbleibender Tiefe 0,1mm-0,3mm
- Staubschutz aus Metall - Schützt das Innenleben vor Schmutz und Spänen!
- Präge- & Ritzfunktion verfügbar (Ritzfunktion für Texte & Grafiken / Prägefunktion für Datamatrixcode in einem System und mit einem Nadeltyp machbar
- Lineare, Circulare, sowie Winkel- und Logo Beschriftungen, Datamatrix & QR Code Markierung
- Automatische Datums- und Zeitbeschriftung, automatische Seriennummern, Schichtcodes uvm.
- Als Tischsystem mit T-300 Höhenachse und Tisch verfügbaroder
- Als Integrationsfähiges System für Kundeneigene Systeme
| Eigenschaften : | SI-85 | SI-130H | SI-230 |
|---|---|---|---|
| Markierbereich | 80x50mm | 130 X 40 mm | 230x50mm |
| Größe mit Anschluss | 220x165x175mm | 273x160x180mm | 370x158x175mm |
| Gewicht | 8kg | 11kg | 17kg |
| Staubschutz | Stahlstaubschutz | Stahlstaubschutz | Stahlstaubschutz |
| Gehäusematerial | Stahl | Stahl | Stahl |
| Kompatibler Nadeltyp | SI-03 | SI-03 | SI-03 |

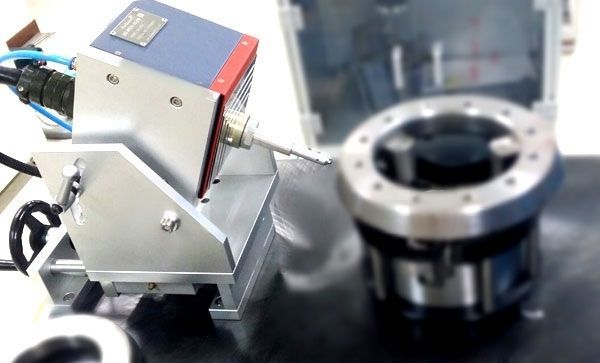

Nadelpräger für die Integration - Integrationsnadelpräger
Die Präge- & Integrationsköpfe aus dem Hause Fischer eignen sich optimal für die Integration in Sondermaschinen oder in eine Fertigungslinie.
Durch die kompakte Bauart lassen sich unser Nadelpräger nahezu überall integrieren.
Unsere Integrationspräger sind in unterschiedlichen Markierfeldern und Baugrößen verfügbar.
Besprechen Sie mit unserem Team Ihre Anforderungen. Gerne helfen wir Ihnen mit unserer Erfahrung weiter.

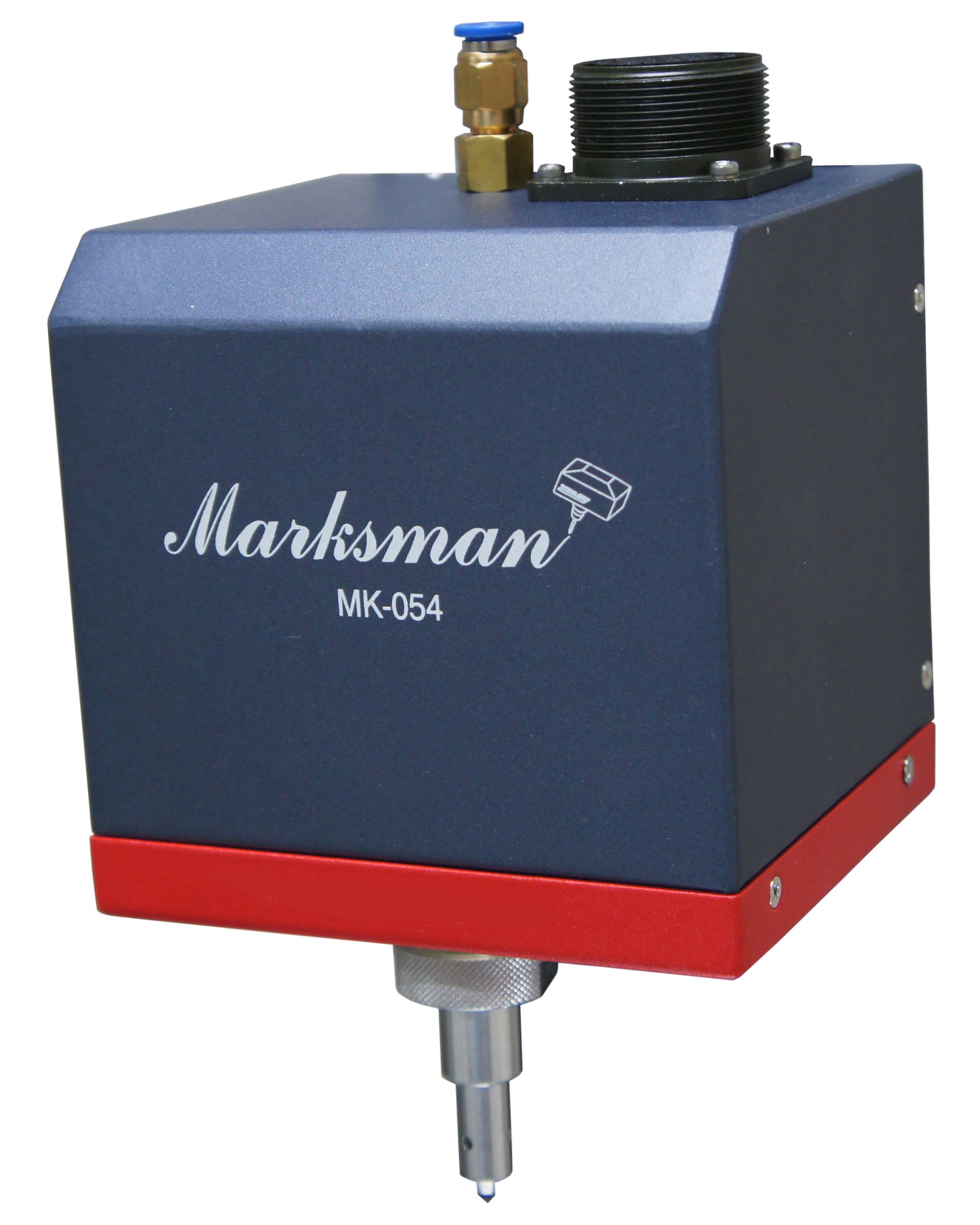

Nadelpräger MK-054
Beschriftungsfeld 48x40mm
Vorteile auf einen Blick:
- Kleiner kompakter Markierkopf
- Dauerhaft mit Prägesteuerung via Kabel verbunden
- Ansteuerung über MCU Steuerungen
- Mit allen Steuerungen kompatibel MCU100/200/300
- Optional mit MCU300BN Ansteuerbar via Software WIN/Android/IOS
- Für sehr tiefe Markierungen geeignet durch Pneumatik betrieb
- Staubschutz aus Metall
- Geringes Gewicht
- Höhenausgleich der Markiernadel bis 18mm abhängig vom Nadeltyp

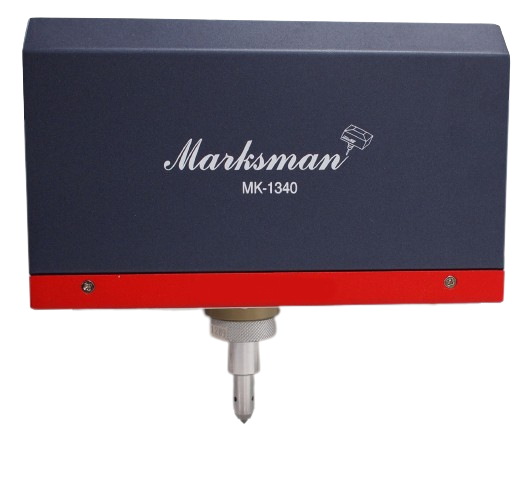

Nadelpräger MK-1340
Beschriftungsfeld 120x38mm
Vorteile auf einen Blick:
- Kleiner kompakter Markierkopf
- Dauerhaft mit Prägesteuerung via Kabel verbunden
- Ansteuerung über MCU Steuerungen
- Mit allen Steuerungen kompatibel MCU100/200/300
- Optional mit MCU300BN Ansteuerbar via Software WIN/Android/IOS
- Für sehr tiefe Markierungen geeignet durch Pneumatik betrieb
- Staubschutz aus Metall
- Geringes Gewicht
- Höhenausgleich der Markiernadel bis 18mm abhängig vom Nadeltyp

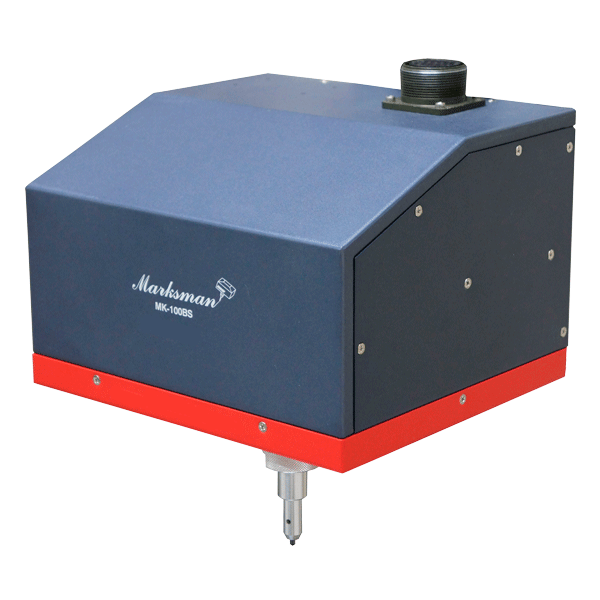

Nadelpräger MK-100BS
Beschriftungsfeld 98x100mm
Vorteile auf einen Blick:
- Robuster & kompakter Markierkopf
- Präge & Ritzfunktion möglich dank Kugelgewindeführungen
- Dauerhaft mit Prägesteuerung via Kabel verbunden
- Ansteuerung über MCU Steuerungen
- Mit allen Steuerungen kompatibel MCU100/200/300
- Für sehr tiefe Markierungen geeignet durch Pneumatik betrieb
- Staubschutz aus Metall
- Höhenausgleich der Markiernadel bis 18mm abhängig vom Nadeltyp
| Eigenschaften : | MK-054 | MK-073 | MK-085 | MK-100 | MK-1340 | MH-130 |
|---|---|---|---|---|---|---|
| Markierbereich (mm) | 48x40mm | 70x30mm | 80x50mm | 98x100mm | 120x38mm | 130x100mm |
| Größe mit Anschluss | 120x131x144 mm | 120x200x190 mm | 158x203x193 mm | 206x232x169 mm | 120x218x144 mm | 250x248x218 mm |
| Gewicht | 2,8kg | 6kg | 6kg | 9kg | 3,5kg | 9kg |
| Führung | Linear | Linear | Linear/BS | Linear/BS | Linear | Linear |
| Gehäusematerial | Stahl | Stahl | Stahl | Stahl | Stahl | Stahl |
| Kompatibler Nadeltyp | LP/PH Nadeln | LP/PH Nadeln | LP/PH/SI Nadeln | LP/PH/SI Nadeln | LP/PH Nadeln | LP/PH Nadeln |
CNC-Marker
Integrationsnadelpräger für CNC-Maschinen
Der CNC Marker ist ein Nadelpräge-Werkzeug, womit in Bearbeitungszentren, CNC-Fräs- oder Drehmaschinen, anstelle von Stichelfräsern, Beschriftungen auf verschiedenste Materialien aufgebracht werden können.
Sie können bequem über Ihre CNC Steuerung variable Texte, Logos & Markierungen einbringen. Unsere Integrationsnadel können Sie einfach in Ihren Werkzeugwechsel einprogrammieren & nach einem Bearbeitungsvorgang direkt in der CNC Maschine markieren.
Vorteile auf einen Blick:
- Prozess-Sicherheit des Beschriftungsvorganges - Bearbeitung und Beschriftung in einer Aufspannung
- Zeitersparnis - Keine zusätzlichen Rüstzeiten
- Flexible Beschriftungen - Logos, Texte, Seriennummern (entsprechend dem CNC Gravierzyklus)
- Vorschubgeschwindigkeit - max. 4800 mm/min
- Automatischer Höhenausgleich der Nadel - bis max. 4mm
- Hochleistungs-Prägenadel nachschleifbar
- keine Spindeldrehung notwendig
- keine Kühlung während des Markiervorgangs notwendig
Steuereinheiten MCU-SERIE - Softwaregesteuert oder direkt via Display!
Die MCU Steuereinheiten aus dem Hause Fischer wurden für einfache und komplexe Markieranwendungen in Serienproduktionen entwickelt.
Durch unsere kompakten Bauarten lassen sich unser Steuereinheiten nahezu überall integrieren.
Unsere MCU Steuereinheiten sind für Einzelanwendungsplätze sowie für Fertigungslinien konzipiert.
Besprechen Sie mit unserem Team Ihre Markieranwendungen. Wir helfen Ihnen gerne dabei eine geeignete Lösung für Ihr Unternehmen zu finden.
Steuereinheit MCU-100N
Für Fertigungslinien als Integrationslösung oder für Einzelarbeitsplatzlösungen
Vorteile auf einen Blick:
- SPS fähig
- Datentransfer über ASCII Code
- Steuerung für Integrationen in Fertigungslinien
- Kompatibel mit allen Nadelpräger Modellen
- Interner Speicher zum Sichern der Prägeprogramme
- Großes LCD Display für bedienerfreundliches arbeiten
- Ansteuerbar via Display/Tastatur oder via Software PC (Windows JS1000 Software)
- Dauerhaft mit Prägekopf via Kabel verbunden
- Schiebemechanismus für Tastatur, schütz vor externem Staub/Schmutz

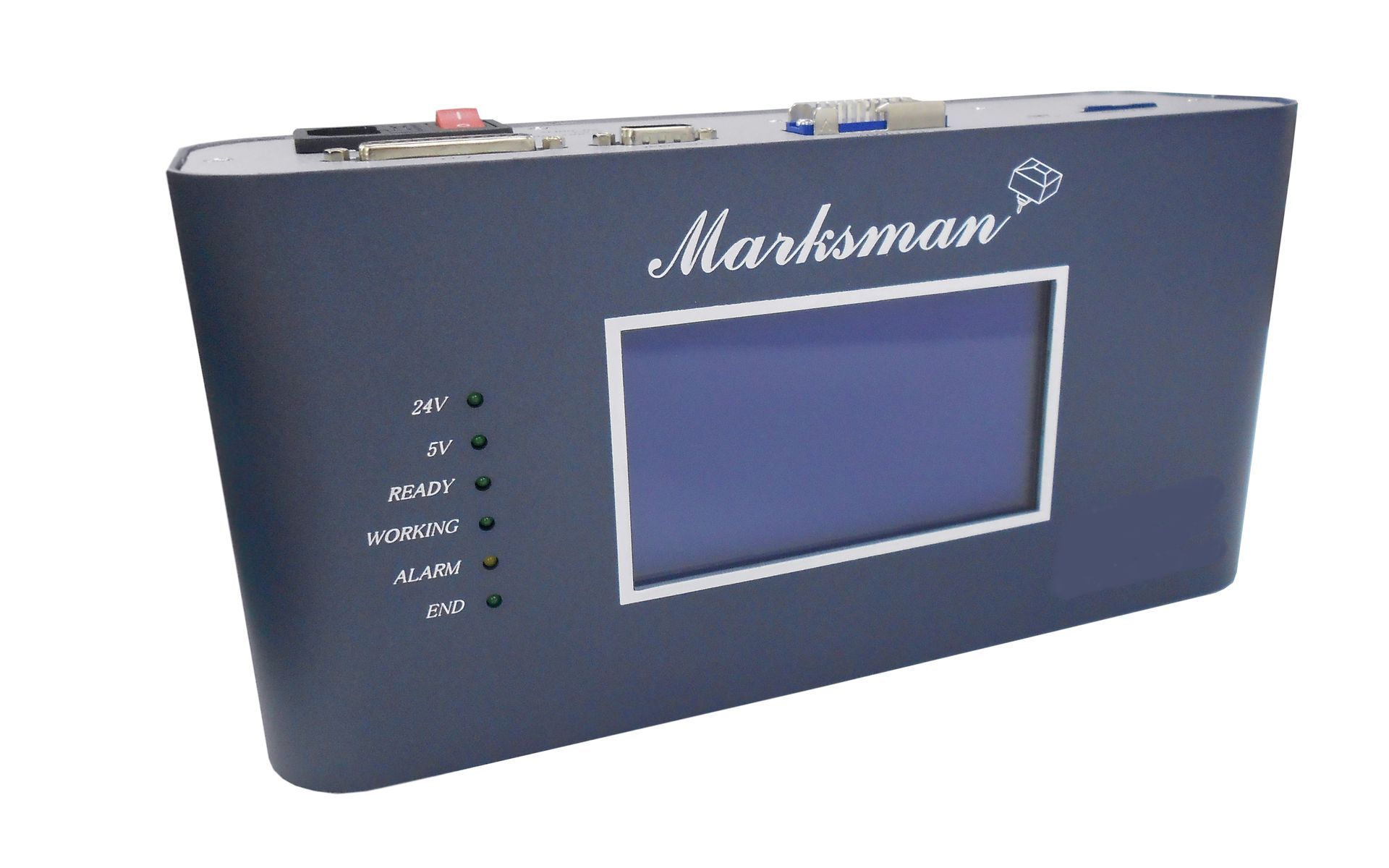

Steuereinheit MCU-200BN
Für Fertigungslinien als Integrationslösung oder als Einzelarbeitsplatzlösungen
Vorteile auf einen Blick:
- SPS fähig
- Datentransfer über ASCII Code
- Steuerung für Integrationen in Fertigungslinien oder für Standartanwendungen
- Interner Speicher zum Sichern der Prägeprogramme
- Kompakte Steuerung
- Großes LCD Display für bedienerfreundliches arbeiten
- Ansteuerbar via Display oder via Software PC (Windows JS1000 Software)
- Dauerhaft mit Prägekopf via Kabel verbunden
- Halterung für MCU und Tastatur

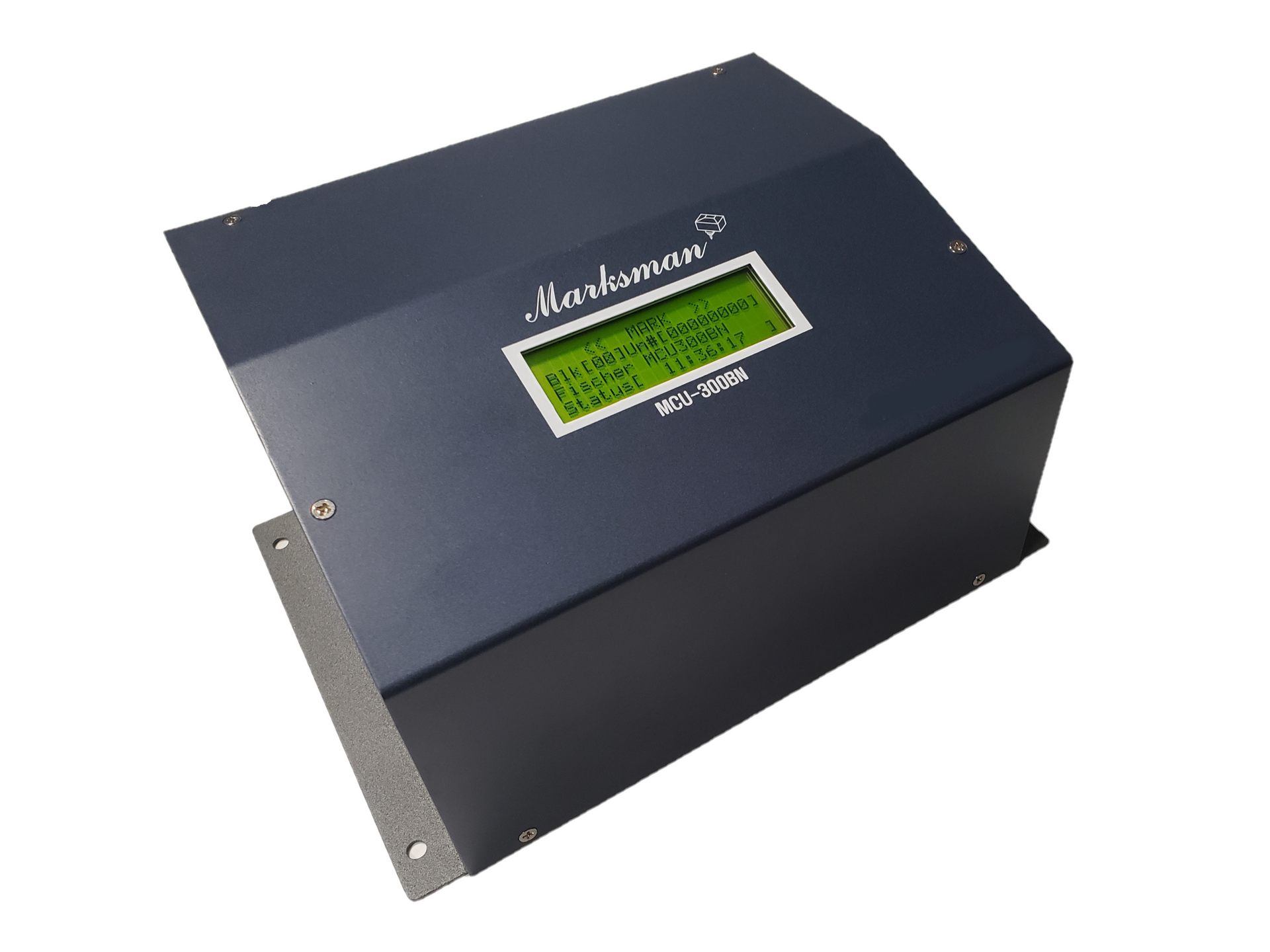

Steuereinheit MCU-300BN
Für einfache Integrationslösungen oder als Einzelarbeitsplatzlösungen
Vorteile auf einen Blick:
- kostengünstiges Einsteigermodell
- Bluetooth fähig (optional)
- Datenübertragung kabellos via PC Software, Tablet möglich (Windows, Android, IOS Betriebssystem)
- Moderne Prägesoftware JS-2100/JS-2200
- Steuerung für einfache Integrationsanforderungen oder für Standartanwendungen
- Kompatibel mit allen Nadelpräger Modellen (Ausgeschlossen SI-Modelle)
- LCD Display und USB Tastatur dienen zur Programmierung auch ohne PC
- Dauerhaft mit Prägekopf via Kabel verbunden
Dauerhafte Kennzeichnungen
mittels Nadelpräger / Nadelritzer
- Geeignet für raue & unebene Flächen
- Für Metalle, Kunststoffe, Holz, Kartonagen, Papier, Plexiglas und viele weitere Materialien geeignet.
- Automatischer Höhenausgleich der Markiernadel bis 18mm abhängig vom Nadeltyp
- Geeignet für Bauteile, die nach der Beschriftung beschichtet oder lackiert werden müssen
- Zur Beschriftung von DataMatrix Codes, QR-Codes, Nummerierungen wie Daten oder Zeit, oder fortlaufende Nummern oder Logos & Grafiken
- Beschriftungstiefen, Markiergeschwindigkeiten sowie individuell einstellbar via Steuereinheit oder via Software
0,1-1,0mm Beschriftungstiefe, abhängig vom Markierkopf, Nadeltyp & von der Materialhärte - Für Klein-, Mittel- und Großserien geeignet
- Statonäre & Mobile Nadelpräger oder 2 in 1 Systeme.
Anwendungsbeispiele:
Die variable Kennzeichnung von Bauteilen erfolgt beim System Nadelpräger oder Nadelritzer durch eine pneumatisch oder elektrisch oszillierende Prägenadel.
Die Prägenadel ist an einem über Schrittmotoren gesteuerten Koordinatenschlitten befestigt
und wird in Form des jeweiligen Schriftzeichens bewegt.
Durch die kontinuierliche Bahngeschwindigkeit entsteht eine dichte Folge von Einzelpunkten,
welche einen geschlossenen Linienzug ergeben.
Auch unebene Oberflächen können durch den Ausgleich der Prägenadeln problemlos markiert werden.
Eine Mantelbeschriftung ist ebenfalls möglich. Sie ist abhängig vom Werkstückdurchmesser und der Zeichenhöhe. Problemloses Erstellen von Dateien, festen Texten, fortlaufenden Nummern sowie Linear-, Winkel- und Kreisbeschriftungen. Jedliche Grafik kann markiert werden. Zur Erstellung Ihrer Grafiken kann Autocad oder CorelDraw verwendet werden.
